Page 43 - Revista Fundição & Matérias-Primas
P. 43

banhos de ferrossilício e de ferro-car-  Tab. 4 – Variação da temperatura liquidus, eutética e super-resfriamento de amostras
          bono, em função da concentração de   de metal tratadas com SiC e FeSi .
                                                                     [8]
          silício e carbono, respectivamente.   Aditivo  Temperatura de   Temperatura   Temperatura   Super-resfriamento
          Verifica-se que a velocidade de dis-        vazamento (°C)  liquidus (°C)  eutética (°C)    (°C)
          solução reduz com o aumento da       SiC        1350         1188          1154             4 6
                                               SiC
                                                          1400
                                                                       1190
                                                                                     1152
          concentração  do  banho,  em  taxa   SiC        1450         1192          1150             8
          mais acelerada na concentração do    SiC        1500         1192          1145             13
          carbono,  em  detrimento  da  con-   FeSi       1350         1180          1144             14
          centração de silício.
                                               FeSi       1400         1181          1144             14
          A figura 8 ilustra o tempo em que    FeSi       1450         1185          1140             18
          o carbeto de silício leva para se dis-  FeSi    1500         1189          1132             26
          solver, em função do tamanho dos
          grãos. Neste caso, o tempo de dis-  de desoxidação do carbeto de silí- mi-período de dissolução diminui.
          solução é inversamente proporcio-  cio  com  o  oxigênio  dissolvido  no  Por  consequência,  inicialmente  a
          nal, ou seja, quanto maior é o grão,   banho. Os chamados semi-períodos   cinética de reação e dissolução me-
          menor  é  o  tempo  de  dissolução.   são, ao mesmo tempo, a medida in-  lhora.  Entretanto,  a  partir  de  um
                                                                           [7]
          Isso significa que a velocidade da   versa para a cinética de dissolução .   ponto, se o diâmetro do grão con-
          dissolução aumenta com o aumen-   Também neste caso, à medida que  tinua crescendo, o semi-período de
          to do tamanho do grão.            o diâmetro do grão aumenta, o se- dissolução  aumenta,  prejudicando

          Isto  se  torna  mais  claro  conside-
          rando-se que cada grão de carbeto
          de silício é envolto em uma película
          de SiO , em escala µm, a qual im-
                2
          pede o contato com o ferro líqui-
          do. É preciso considerar que a área
          específica da película que envolve
          cada grão grande é menor do que
          a soma de um aglomerado de igual
          volume  de  vários  grãos  menores,
          cada um dos quais contando com a
          sua própria película de SiO .
                                   [7]
                                   2
          A figura 9 mostra a influência do
          tamanho dos grãos e do teor de SiC
          do  carbeto  de  silício  metalúrgico
          sobre o semi-período de dissolução
          do oxigênio (t 0,5). Ou seja, t 0,5 é
          o tempo gasto para que o oxigênio
          dissolvido no banho metálico se re-
          duza pela metade.

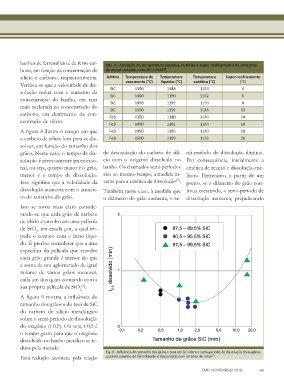

                                             Fig. 9 - Influência do tamanho dos grãos e teor em SiC sobre o semi-período de dissolução do oxigênio,
                                                                                          [7]
          Esta redução acontece pela reação   quando o banho de ferro líquido é desoxidado com carbeto de silício .

                                                                                      FMP, NOVEMBRO 2018      43
   38   39   40   41   42   43   44   45   46   47   48
