Page 46 - Revista Fundição & Matérias-Primas

CADERNO TÉCNICO

estudo, é evidenciado claramen-
te que o carbeto de silício sempre
apresenta níveis de super-resfria-
mento menores do que as cargas
com FeSi, em diferentes tempera-
turas de vazamento. Esse menor
super-resfriamento resulta em uma
formação mais predominante de
grafita tipo A, conforme ilustrado
na figura 12.

Neste mesmo estudo, foram ava-

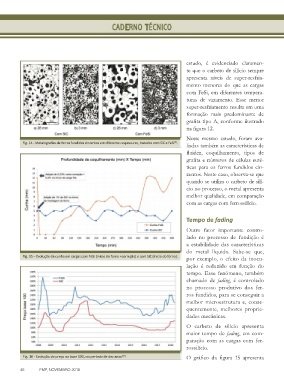

Fig. 14 - Metalografias de ferros fundidos cinzentos em diferentes espessuras, tratados com SiC e FeSi .
[9]
liadas também as características de
fluidez, coquilhamento, tipos de
grafita e números de células euté-
ticas para os ferros fundidos cin-
zentos. Neste caso, observa-se que
quando se utiliza o carbeto de silí-
cio no processo, o metal apresenta
melhor qualidade, em comparação
com as cargas com ferrossilício.

Tempo de fading

Outro fator importante contro-
lado no processo de fundição é
a estabilidade das características
do metal líquido. Sabe-se que,
Fig. 15 – Evolução da cunha em cargas com FeSi (início do forno +correção) e com SiC (início do forno). por exemplo, o efeito da inocu-
lação é reduzido em função do
tempo. Esse fenômeno, também
chamado de fading, é controlado
no processo produtivo dos fer-
ros fundidos, para se conseguir a
melhor microestrutura e, conse-
quentemente, melhores proprie-
dades mecânicas.
O carbeto de silício apresenta
maior tempo de fading, em com-
paração com as cargas com fer-
rossilício.
[11]
Fig. 16 - Evolução do preço na base 100, no período de dez anos . O gráfico da figura 15 apresenta

46 FMP, NOVEMBRO 2018
