Page 45 - Revista Fundição & Matérias-Primas

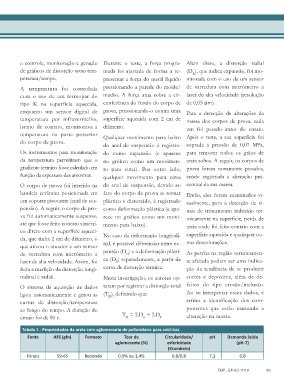

P. 45
o controle, monitoração e geração Durante o teste, a força progra- Além disso, a distorção radial
de gráficos de distorção versus tem- mada foi ajustada de forma a re- (D ), que indica expansão, foi mo-
R
peratura/tempo. presentar a força do metal líquido nitorada com o uso de um sensor
A temperatura foi controlada pressionando a parede do molde/ de varredura com micrômetro a
com o uso de um termopar do macho. A força atua sobre a cir- laser de alta velocidade (resolução
tipo K na superfície aquecida, cunferência do fundo do corpo de de 0,05 mm).
enquanto um sensor digital de prova, pressionando-o contra uma Para a detecção de alterações da
temperatura por infravermelho, superfície aquecida com 2 cm de massa dos corpos de prova, cada
isento de contato, monitorava a diâmetro. um foi pesado antes do ensaio.
temperatura na parte posterior Qualquer movimento para baixo Após o teste, a sua superfície foi
do corpo de prova.
do anel de suspensão é registra- soprada à pressão de 0,07 MPa,
Os instrumentos para monitoração do como expansão (e aparece para remover todos os grãos de
da temperatura permitiram que o no gráfico como um movimen- areia soltos. A seguir, os corpos de
gradiente térmico fosse calculado em to para cima). Por outro lado, prova foram novamente pesados,
função da espessura das amostras. qualquer movimento para cima sendo registrada a alteração per-
O corpo de prova foi inserido na do anel de suspensão, devido ao centual da sua massa.
bandeja cerâmica posicionada em fato do corpo de prova se tornar Então, eles foram examinados vi-
um suporte pivotante (anel de sus- plástico e distorcido, é registrado sualmente, para a detecção de si-
pensão). A seguir, o corpo de pro- como deformação plástica (e apa- nais de trincamento induzido ter-
va foi automaticamente suspenso, rece no gráfico como um movi- micamente na superfície, perda de
até que fosse feito contato simétri- mento para baixo). areia onde foi feito contato com a
co direto com a superfície aqueci- superfície aquecida e quaisquer ou-
da, que tinha 2 cm de diâmetro, o No caso da deformação longitudi- tras descolorações.
que ativou o atuador e um sensor nal, é possível diferenciar entre ex-
de varredura com micrômetro a pansão (D ) e a deformação plásti- As perdas na região termicamen-
E
laser de alta velocidade. Assim, foi ca (D ) separadamente, a partir da te afetada podem ser uma indica-
P
feita a medição da distorção longi- curva de distorção térmica. ção da tendência de se produzir
tudinal e radial. Nesta investigação, os autores op- cortes e depósitos, além de de-
O sistema de aquisição de dados taram por registrar a distorção total feitos do tipo erosão/inclusão.
ligou automaticamente e gerou as (T ), definindo que: Ao se interpretar esses dados, é
D
curvas de distorção/temperatura crítica a identificação dos com-
ao longo do tempo. A duração do ponentes que estão causando a
ensaio foi de 90 s. T = ΣD + ΣD P alteração na massa.
E
D
Tabela 1 - Propriedades da areia com aglomerante de poliuretano para cold-box.
Fonte AFS (gfn) Formato Teor de Circularidade/ pH Demanda ácida
aglomerante (%) esfericidade (pH-7)
(Krumbein)
Illinois 59-65 Redondo 0,9% ou 1,4% 0,8/0,8 7,1 0,8
FMP, JULHO 2018 45
