CADERNO TÉCNICO
O corpo de prova é colocado em
uma bandeja cerâmica, que o ajus-
ta entre dois pinos. A bandeja re-
cua, de forma que qualquer movi-
mento termomecânico que venha
a ocorrer não será restringido. Ela
também permite que o corpo de
prova seja pressionado contra a
superfície aquecida, sem qualquer
risco de ferimento ao operador.
Esta é uma medida de segurança
que faltava no protótipo anterior
deste tipo de máquina.
Um anel de suspensão biaxial é
utilizado para evitar que quaisquer
forças de cisalhamento atuem so-
bre a superfície do corpo de prova
em contato com o aquecedor. Na
verdade, são utilizados três anéis
de suspensão separados, sendo um
deles fixado à guia linear, enquanto
os dois remanescentes podem girar
sobre dois eixos, os quais mantêm
um ângulo de 90° entre si e se en-
contram orientados a 90° em rela-
ção ao eixo da superfície aquecida
(figura 2).
Os eixos deste sistema de anéis
encontram-se centralizados na face
do corpo de prova, o que evita o
surgimento de riscos que poderiam
ocorrer quando o corpo de prova
sofre distorções não uniformes,

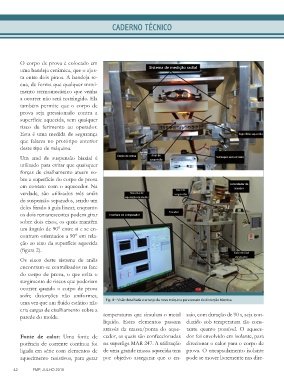

uma vez que um fluido estático não Fig. 4 – Visão detalhada e arranjo da nova máquina para ensaio da distorção térmica.
cria cargas de cisalhamento sobre a
parede do molde. temperaturas que simulam o metal saio, com duração de 90 s, seja con-
líquido. Estes elementos passam duzido sob temperatura tão cons-
através da massa/ponta do aque- tante quanto possível. O aquece-
Fonte de calor: Uma fonte de cedor, as quais são confeccionadas dor foi envolvido em isolante, para
potência de corrente contínua foi na superliga MAR 247. A utilização direcionar o calor para o corpo de
ligada em série com elementos de de uma grande massa aquecida tem prova. O encapsulamento isolante
aquecimento resistivos, para gerar por objetivo assegurar que o en- pode se mover livremente nas dire-
