CADERNO TÉCNICO
máquinas foi designada pela sigla foi usado metal líquido neste tipo Toda a funcionalidade da máquina
TDT . de ensaio e não há uma simulação é viabilizada com o uso de instru-
ng
A finalidade deste trabalho é apre- exata das condições de fundição mentos, como controladores, dis-
sentar e discutir as funções básicas durante o teste. positivos mecânicos e um compu-
deste novo equipamento, apresen- As condições operacionais da má- tador, que é usado para registrar os
tando os resultados de testes reais quina para ensaios de distorção tér- dados. A descrição dessas caracte-
e uma reflexão sobre as suas ca- mica correspondem à situação em rísticas é feita a seguir.
racterísticas. que a massa de metal líquido é pres-
sionada contra a parede do molde Cálculos de carga: Um corpo de
em um estado pseudoestático.
Descrição do projeto TDTng prova em forma de disco recebe
A carga (pressão da coluna meta- a carga sobre um lado do círculo,
Esta nova máquina para ensaios de lostática) sobre o corpo de prova é enquanto o outro é pressionado
distorção térmica (TDT ) é capaz de mantida constante, permitindo que contra uma superfície aquecida
ng
representar as condições de tempera- ele se mova apenas para dentro ou de metal. A divisão dessa carga
tura e pressão às quais os sistemas de para fora da superfície aquecida, de- total pela área da superfície aque-
areia e aglomerante são submetidos pendendo se está se expandindo ou cida resulta em um valor aproxi-
desde o preenchimento com metal deformando plasticamente (figura 1). mado de pressão. Portanto, a va-
até a sua solidificação no molde. A manutenção de uma temperatura riação da carga emula a pressão
A palavra “representar” precisa constante sobre a superfície aqueci- metalostática, enquanto a tem-
ser enfatizada, uma vez que nunca da simula a massa de metal líquido. peratura da superfície do metal é
controlada .
[5]
Mecanismo de carregamento: O
mecanismo de carregamento per-
mite a aplicação de valores aproxi-
mados das pressões metalostáticas
que ocorrem durante o preenchi-
mento do molde e a solidificação
do fundido.
É necessário aplicar uma pressão
uniaxial para um melhor controle
e quantificação da distorção re-
sultante. Isso é conseguido com o
uso de uma guia deslizante linear,
que flutua livremente e é acopla-
da a um atuador eletrônico. A guia
deslizante garante que o eixo cen-
tral do corpo de prova entre em
contato com o eixo central da su-

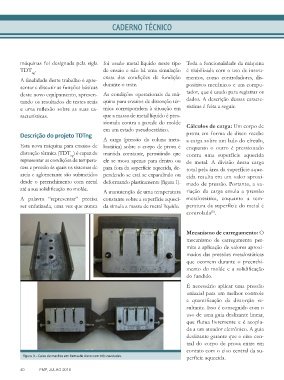

Figura 3 – Caixa de machos em forma de disco com três cavidades. perfície aquecida.
